Der Baustein 7400
Auf einem IC (Integrated Circuit = integrierte Schaltung) sind eine oder mehrere elektronische Schaltungen untergebracht.

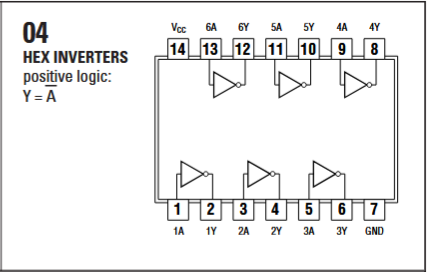

Auf einem Baustein 7404 sind es sechs NICHT-Schaltungen (Inverter).

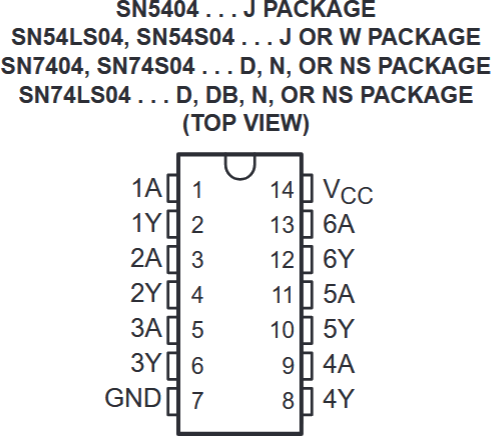

Quelle: TEXAS INSTRUMENTS Digital Logic - Pocket Data Book>

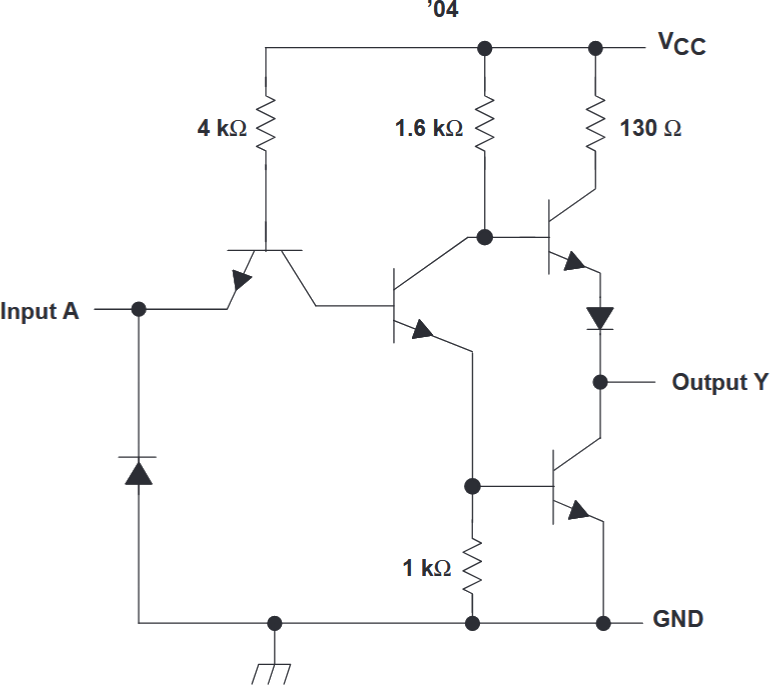

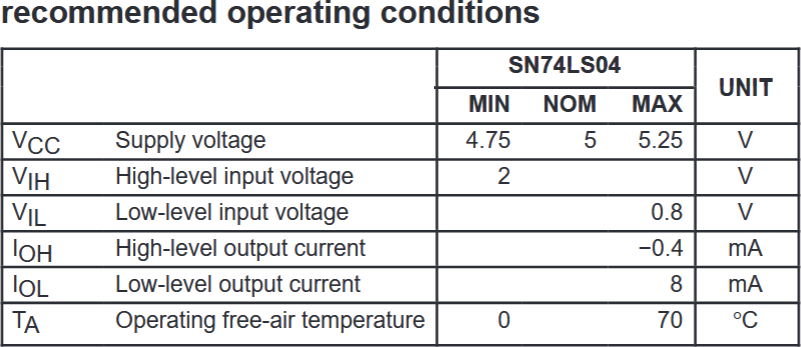

Daten

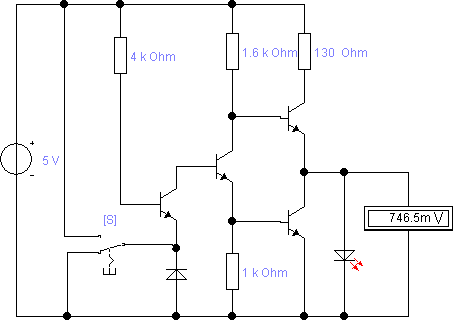

Simulation eines NICHT mit Electronics Workbench
Simulation mit Electronics Workbench

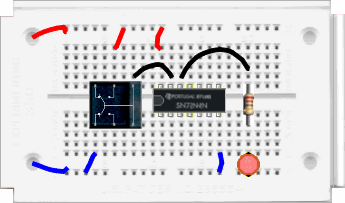

Verwendung eines IC 7404 auf einem Steckboard
Beim Drücken des Tasters geht der Eingang von 0 auf 1.
