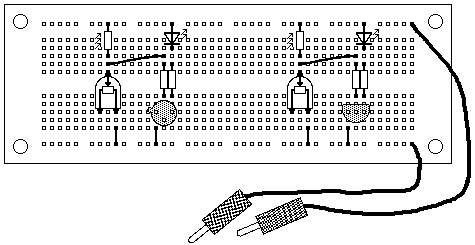

Um einen Trimmwiderstand flexibel beschälten zu können, sollte er grundsätzlich (wie in obiger Schaltung) in der Mitte der Steckplatte angebracht werden.

Achtung: Bei Elektrolytkondensatoren ist unbedingt auf die Polung zu achten. Vertauscht man die Pole, so deformiert sich der Elko unter starker Wärme- und Gasentwicklung, wobei er explosionsartig bersten und gefährliche Verletzungen verursachen kann.

Die Pole der Elektrolytkondensatoren sind gekennzeichnet.

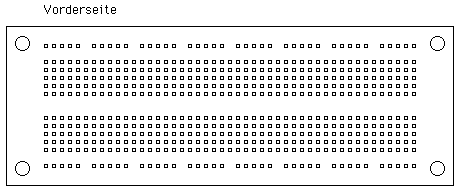

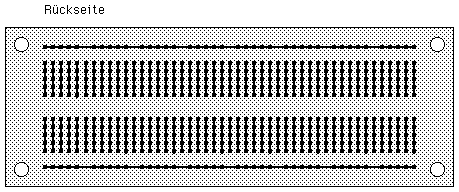

Integrierte Schaltungen werden grundsätzlich so auf die Experimentierplatte gesteckt, daß die auf dem IC angebrachte Einkerbung nach links zeigt. Die Beschriftung steht aufrecht. Die oberen Anschlüsse stecken dann in der oberen Hälfte der Platte, die unteren Anschlüsse in der unteren. Insgesamt passen bis zu sechs IC auf eine Platte.

Bei den meisten IC liegt der 0V-Anschluß rechts unten und der 5V-Anschluß links oben. Diese sollten immer als erstes mit möglichst kurzen Drähten versorgt werden. Die Anschlüsse von IC, bei denen die Stromversorgung an anderer Stelle liegt (z.B. SN 7476), sollte man durch zwei Farbtupfer kennzeichnen.

Es wird empfohlen, nur Standard-IC (Serie SN) zu verwenden, die relativ unempfindlich gegen Berührung und gegen Spannungsspitzen im Stromnetz sind. Sie lassen sich zur Aufbewahrung übersichtlich auf eine Styropor-Platte stecken. Die Beschaltung der IC ist den speziellen Handbüchern zu entnehmen.

Zum Versuchsaufbau

Da der Aufbau der Experimentierplatte und die Form der Bauteile die Gestaltung einer Schaltung erheblich einschränken, wird sich die in einem Schaltplan vorgenommene Anordnung bei der technischen Realisierung nicht verwirklichen lassen. Diese Umsetzung, die ein genaues Hinsehen verlangt, stellt eine wichtige Übung dar. Bei ungeübten Schülern ist es jedoch sinnvoll, in einer Zwischenstufe die Platzierung der ihnen noch unbekannten Bauteile auf der Experimentierplatte graphisch vorzugeben. Auf diese Weise sollte jeder Schüler zunächst einige Standardschaltungen kennenlernen, bevor von ihm erwartet wird, daß er die Anordnung der Bauteile selbst festlegt.

Beim Zusammenstecken nimmt man sich der Reihe nach kleinere zusammenhängende Einheiten mit klar erkennbaren Anschlußverbindungen (Eingängen und Ausgängen) vor:

1. Zuerst werden die platzbedürftigen IC, Relais und Schalter aufgesteckt. Auch die Transistoren und Leuchtdioden werden neben den Bauteilen, an die sie angeschlossen werden sollen, angebracht - oder es wird zumindest Platz für sie frei gelassen.
2. Nun werden die kurzen Drahtverbindungen (z.B. die Versorgungsspannung und Masseanschlüsse) angebracht. Auch unproblematische Ver­bindungen (z.B. zu einer LED-Anzeige oder eine RESET-Leitung) können gleich mit kurzen Drähten flach auf der Platte verlegt werden.
3. Erst jetzt werden die "hohen" Bauteile (Kondensatoren und Widerstände) aufgesteckt, und zwar so, daß möglichst keine weiteren Drahtverbindungen nötig werden.
4. Schließlich werden die fehlenden Drahtverbindungen verlegt. Dabei wird - dem Schaltplan folgend - jeweils ein Bauteil vorgenommen und voll­ständig beschaltet.
5. Verbindungen, mit denen noch experimentiert werden soll, werden ganz am Schluß über die anderen Drähte gelegt, so daß sie leicht erreichbar und korrigierbar bleiben. Um in mehreren Etagen bauen zu können, sind die Drähte zu Beginn möglichst kurz zu wählen.

Logisch zusammenhängende Verbindungen kennzeichnet man am besten durch eine gemeinsame Drahtfarbe (z.B. eine RESET-Leitung, die zu verschiedenen Bausteinen führt, oder die parallel verlaufenden Verbindungen von einem 4-Bit-Speicherregister zu einer 4-Bit-Anzeige).

Unbeschaltete Eingänge eines IC verhalten sich in der Regel so, als lägen 5V an, so daß man Schaltungen oftmals vereinfacht aufbauen kann. In kritischen Situationen kann jedoch im IC die Spannung abfallen und den Eingang auf den Pegel "Low" ziehen. Dadurch können ärgerliche Fehler auftreten (etwa, wenn es sich um einen Rücksetzeingang handelt). In solchen Fällen muß der Eingang dann doch mit der 5V-Schiene verbunden werden.

Eine wichtige Verabredung ist: Die Anschlüsse von Transistoren, Kondensatoren, Widerständen usw. dürfen nicht verbogen werden. Auch sollte die Drähte nicht geknickt werden, sondern immer bogenförmig sein. Nur so ist gewährleistet, daß sie lange brauchbar bleiben. Eine standardisierte Form und Anordnung der Bauteile erleichtert im übrigen den Überblick über eine Schaltung.

Zum Schluß soll auf eine ärgerliche Fehlerquelle hingewiesen werden:

Wenn ein Draht zu tief in die Kontaktbuchse des Experimentierbretts gesteckt wird, wird statt des kurz abisolierten Kupferdrahtes die Isolierung von den Kontaktfedern festgehalten, und der beabsichtigte Kontakt kommt nicht zustande.

Anschluß von Bauteilen an einen Computer

Für die Verbindung eines Computers mit einer externen Schaltung bietet sich der in der Regel vorhandene User-Port oder Game-Port an.

"Beim Anschluß von Bauelementen an die Kontakte des 'user port's' ist eine Beschädigung der Bauteile im Rechner nicht auszuschließen. Wenn keine externen Spannungsquellen verwendet werden, treten zwar relativ selten Defekte auf. Das Risiko einer Beschädigung des Rechners erscheint für einen Unterrichtseinsatz zu groß. In der Ausbildung oder im Unterricht sollte deshalb ein Interface zur Verfügung stehen, welches bei beliebiger Beschaltung keinen Schaden nimmt und zusätzlich den Computer vor Beschädigungen schützt. Gleichzeitig kann durch eine geeignete Schaltungsauslegung die Ansteuerung externer Bauelemente vereinfacht werden." [Hansen/Schwarze 2.5]

Eine solche Interface-Schaltung wird in "Das Musterlabor Mikroelektronik" von Hansen/Schwarze beschrieben. Der Interface ist auch im Handel erhältlich. Auch verschiedene Lehrmittelfirmen bieten Interface-Karten dieser Art an. Es sollte mindestens ein Rechner mit einer für Unterrichtszwecke geeigneten 8-Bit-Ein-/Ausgabeeinheit zur Verfügung stehen, damit die Schüler die so wichtige Schnittstelle zwischen Hardware und Software durch praktische Erfahrungen kennenlernen können.
